Orton的起源要追溯到1896年Edward Orton Jr. 博士建立Orton公司时。
Orton博士是一个致力于研究陶瓷工艺发展与应用的科学家，1894年，他被任命为俄亥俄州立大学陶瓷工程学院院长，该学院亦是全美所专门的陶瓷工程学院。
美国Orton的测温锥(测温三角锥)以及测温块对于产品质量管理来说是非常有用的，因为这两个产品给出窑炉中不同位置的温度差异；因为测温锥(测温三角锥)或测温块与陶瓷产品成分非常类似，根据测温锥(测温三角锥)的弯曲角度或测温块的收缩可以了解陶瓷和玻璃在烧制过程中受到的热量。
测温锥烧制结束后，测量测温锥(测温三角锥)的弯曲角度或者测温片收缩的量，均可转化为相应的烧制温度，我们根据得到的温度可以确定窑炉中的温度差异、或者不同窑炉的差异、或者不同的烧制过程的差异。
在世界范围内广泛使用的Orton测温锥(测温三角锥)可以保证用户对窑炉中的烧制过程了如指掌。
测温锥(测温三角锥)测量了整个加热过程，即时间和温度的影响。测温锥(测温三角锥)至少给你一个直观的印象：窑炉的烧制过程是不是日复一日都是一致的？从减小废料、提高产量和提高利润的角度来说，Orton的产品可以帮助你实现这个目标。
实践证明，Orton测温锥(测温三角锥)的测温精度为2℃以内、测温块的测温精度则与温度范围有关，一般在5~10℃之间。
为什么要使用测温锥(测温三角锥)?
烧制陶瓷与烘培是非常相似的，只是陶瓷的烧制的温度较高。陶瓷可以在一定的温度范围内烧制，有的陶瓷制品有较宽的烧制范围、而有的陶瓷制品则在较窄的烧制范围内。在较低温度下烧制则需要较长的时间，就像烤炙一只火鸡，这是因为对于陶瓷制品来说必须保证一定的时间来吸收足够的热量。
我们将陶瓷吸收的热量称之为“热度”，不同的烧制过程，如果热度一致的话，得到的陶瓷制品应该是一样的，即使一个烧制过程的温度高，但时间短；另一个烧制过程温度低、但烧制时间长。由于测温锥(测温三角锥)测量的是热度，所有的制造者均会建议他们的产品采用什么号码的测温锥(测温三角锥)。

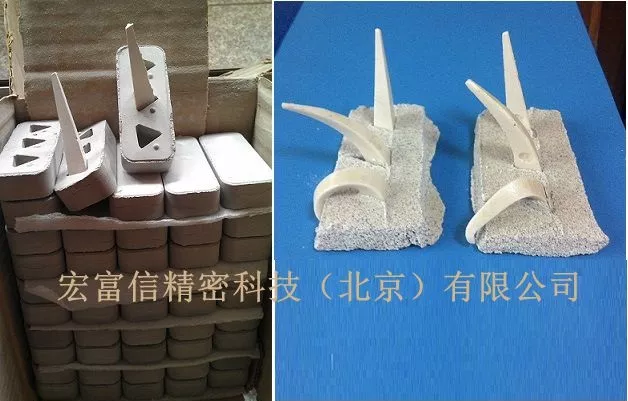

测温锥(测温三角锥)弯曲
测温锥(测温三角锥)的后弯曲位置可以用角度样板来测量，测温锥(测温三角锥)弯曲的起始位置是8°、测温锥(测温三角锥)的终位置是90°、甚至更大。
温度和时间甚至有时候窑炉的气氛会影响测温锥(测温三角锥)的终弯曲位置，一般来说，温度对测温锥(测温三角锥)弯曲的角度影响大，测量的温度是平衡温度，因为实际烧制条件会发生一些变化。
当测温锥(测温三角锥)中的玻璃有足够的流动性时，测温锥(测温三角锥)发生弯曲；温度升高引起测温锥(测温三角锥)弯曲更快；同样地，其他因素的变化也会影响玻璃的粘度，例如玻璃析晶或气氛的改变会改变测温锥(测温三角锥)的弯曲性能。
测温锥(测温三角锥)的变形会随着过程的进行而加快，在弯曲的早期，在60℃/小时的升温速率时10°的弯曲代表了温度5℃的变化；而在升温的后期，10°的弯曲只是代表温度1℃的变化。

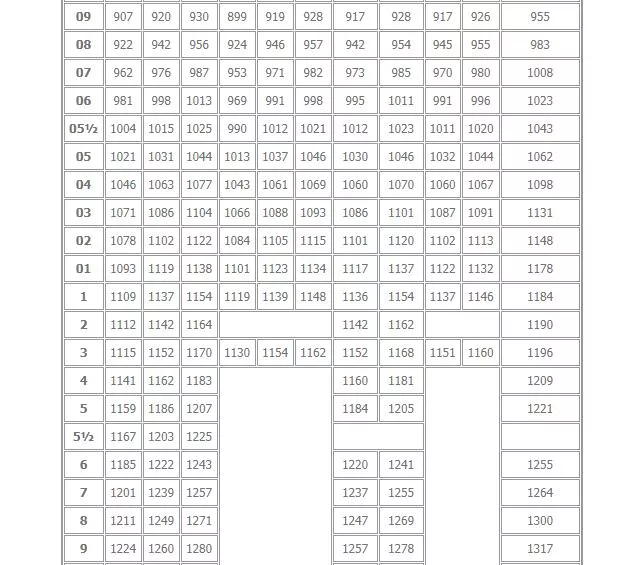

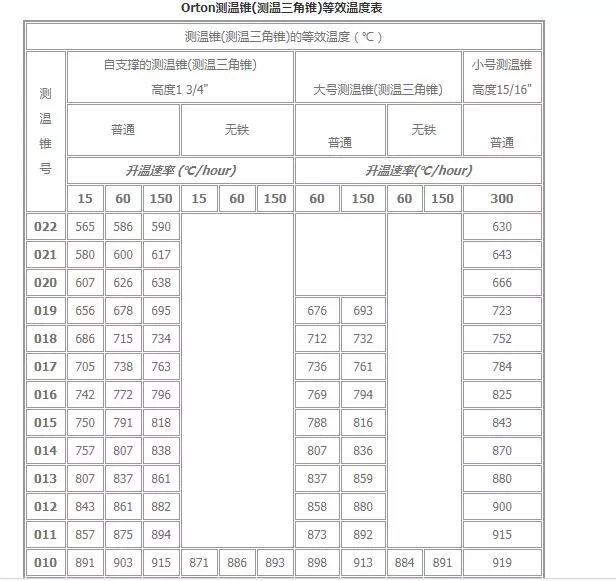

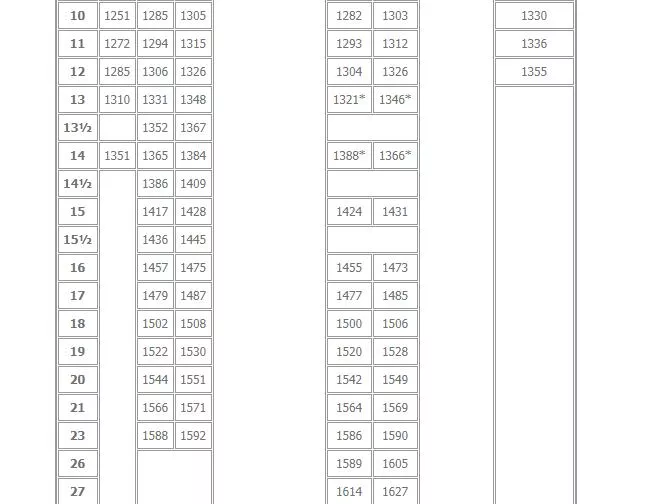

什么是Orton测温锥？
测温锥是由Edward Orton于1896年研制成功的（至今已经有110年），用于测量窑炉内的烧制温度和时间对陶瓷烧制的影响。在陶瓷行业，陶瓷烧制时间和温度对陶瓷的组合影响称之为“加热功率”，它是获得成功陶瓷制品的关键因素。正确地使用Orton测温锥这一敏感的元件，可以非常准确地 了解加热过程的差异。
测温锥是由超过100种成分精心调制而成的，成分类似于陶瓷成分。测温锥在25℃或小于25℃的温度范围内将以可重复的形式发生弯曲变形；当达到预期的温度以及持续的时间后，测温锥将会像玻璃一样变软和弯曲。
Orton生产大号、小号的测温锥，以及带底座的测温锥。大号测温锥用于行业厂家以及制陶艺人，按照Orton于1896年制定的原始标准，大号测温锥为2.5“高（即158.75px） 、小号测温锥为1.125"高（即71.5px），成分类似于大号测温锥；小号测温锥应用于空间比较小的窑炉中。
小号测温锥、大号测温锥都需要底座以达到正确的底座角度和高度。
带底座的测温锥也是2.5"（即158.75px）高，而且高度和底座的角度都不需要再调试了，对用户来说带底座的测温锥既简单而且准确，保证烧制过程的一致性。
